핀치 로봇 시작하기

여러분! 핀치 로봇을 사용해 볼 준비가 되셨나요?

핀치로봇을 USB포트로 PC와 연결하고

핀치의 부리 부분의 색이 변하는 것을 보고계시다면!

핀치 로봇의 사용준비를 벌써 마쳤습니다.

이제 다양한 프로그래밍 언어 중

나에게 꼭맞는 언어를 선택하여 프로그램을 작성한 뒤

핀치 로봇을 작동시켜 봅시다!




CHECK 01

센서와 출력 익히기


CHECK 02

소프트웨어 선택

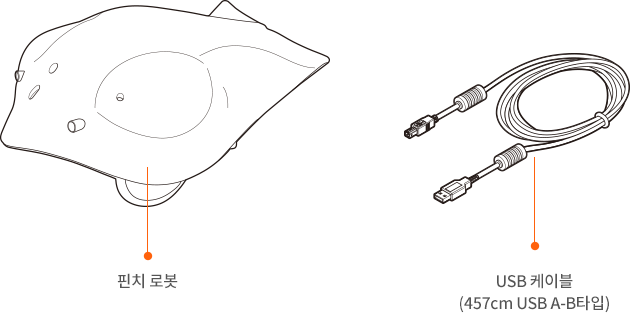

핀치로봇 구성품

핀치로봇의 구성품을 확인해보세요.



핀치로봇 부품 명칭 확인하기

아래의 아이콘을 눌러 부품의 이름과 기능을 알아 보세요.

핀치 로봇 외부

핀치 로봇 내부

빛 센서
  • 주변 빛의 밝기를 감지하는 포토 레지스터(2개) 내장
  • 맑은 날과 흐린 날, 실내광원의 밝기 구분
  • 입력 장치로 사용되며 핀치 로봇이 광원을 추적하여 접근 하거나 멀어지게 함
온도 센서
  • 주변 온도를 감지하는 센서(1개) 내장
  • 센서와 접촉된 물체의 온도를 감지
적외선 거리 센서
  • 주변 8cm - 30cm 이내의 장애물을 감지하는 적외선 센서(2개) 내장
  • 가상을 범퍼 역할을 수행하여 로봇 주변 장애물의 존재 유무를 확인
가속도 센서
  • 주로 중력의 방향을 감지하며 핀치 로봇의 방향을 파악
  • 로봇을 가볍게 치거나 흔들어서 발생한 가속도의 스파이크를 감지
버저
  • 100Hz – 10KHz의 주파수로 소리를 낼 수 있는 버저 내장
  • 동봉된 소프트웨어로 컴퓨터 스피커를 제어하여 합성된 음성 파일이나 WAV 파일 및 악보 등을 재생
기어모터
  • 기어 모터(2개) 내장, 꼬리를 슬라이드 캐스터로 이용
  • 두 개의 모터의 회전 차이를 이용하여 로봇 회전
  • 모터 샤프트에 휠 압입, 초당 최고 38cm 이동
LED
  • 풀컬러LED
  • 다양한 색의 빛을 생성하는 빨강/초록/파랑(RGB)소스
USB
  • USB포트를 통해 전원을 공급 받음
  • 마우스나 키보드 장치와 같은 USB HID 장치로 인식되기에 별도 드라이버 설치 불필요
