Ardublock 개요


Ardublock은 블록형 프로그래밍 언어입니다. Ardublock은 Arduino코드로 전환하여 허밍버드 컨트롤러에 코드를 저장하여 PC와 연결하지 않아도 작동하게 만들 수 있습니다.

블록형 프로그래밍 언어에서 텍스트형 프로그래밍 언어로 넘어가기 위한 좋은 기능을 하고 있습니다.



준비하기

각 운영체제에 맞게 다운받아 설치해 봅시다.

step 01 Arduino IDE를 설치합니다.

소프트웨어 패키지 Windows Mac OSX Linux
For Arduino 1.6.0 or later 다운로드 다운로드 다운로드
For Arduino 1.0.5 or 1.0.6 다운로드 다운로드 다운로드

설치된 Arduino IDE를 열었다가 종료해줍니다.

Arduino를 실행시키면 몇 가지 파일을 생성하게 되어 다음에 설치할 파일들이 잘 작동하도록 해줍니다.



step 02 Hummingbird Duo Arduino 파일을 설치합니다.

압축 파일을 푼 뒤 Hummingbird ArdublockInstaller를 설치합니다.




step 03 설치가 잘 이루어 졌는지 확인합니다.

아두이노를 실행시켜 허밍버드 듀오로 보드를 설정해주세요.

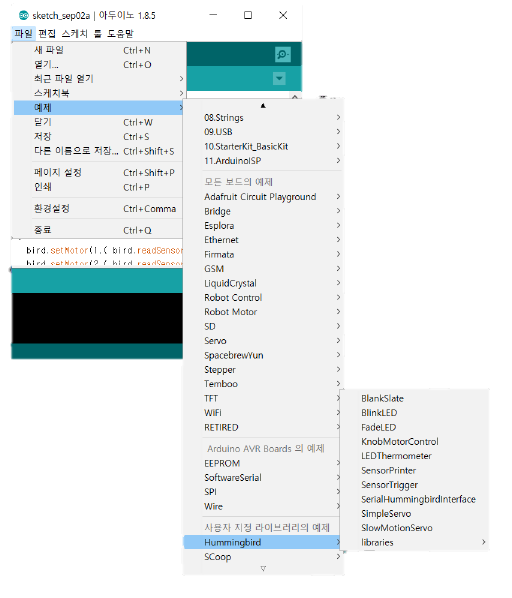

예제 파일 확인하기






실행하기






STEP 01

컨트롤러와 연결을 한 뒤 포트를 확인합니다.






STEP 02

Ardublock을 열어줍니다.






STEP 03

원하는 동작을 완성한 뒤 아두이노에 업로드를 해줍니다.

전원공급장치를 꽂아주면 로봇이 작동합니다.



시작하기

Ardublock 실행과 이용방법을 영상을 통해 순서대로 익혀보세요!



학습하기

허밍버드 출력 장치와 입력 장치 사용 방법을 간단한 퀴즈를 직접 풀어보며 더 꼼꼼히 익혀봅시다.

허밍버드 로봇을 만들기 위한 메이킹 팁과 프로그래밍 팁도 확인해보세요!

연결하기
Connecting Eletronics
허밍버드 모듈 연결하기
